Een ‘kozijnloos glazen zeil tussen plafond en vloer’

Een kozijnloze glazen gevel van glas en composieten

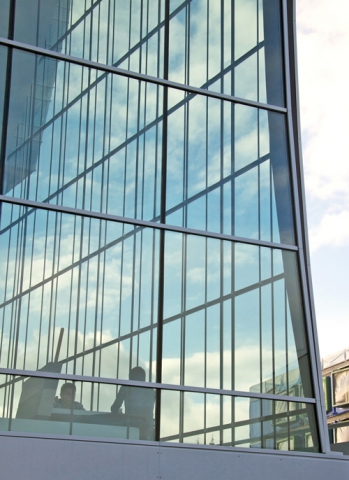

Een kozijnloze voorgespannen kabelgevel van glas en composieten. Hogeschool INHolland in Delft heeft een zeer innovatieve glazen atriumgevel die stijfgespannen is tegen windbelasting. Basis hiervan zijn voorgespannen aramide kabels, gepositioneerd in de spouw van de glaspanelen en dus verticaal door de panelen heen geregen.

De ideeën werden oorspronkelijk ontwikkeld op het initiatief van het eigen ComposietenLab van de Hogeschool. De Hogeschool startte in 2006 een (‘SIA-Raak’) innovatietraject met als doelstelling om meer composieten toe te passen in glasarchitectuur. Vanwege subsidiestromen waren hierbij diverse regionale kennisinstituten (TU Delft) en MKB-bedrijven betrokken, waaronder Octatube, dat uiteindelijk de entreegevels heeft gerealiseerd.

Bijzonder aan het gevelidee is het visueel wegontwerpen van een hoofddraagconstructie. De glasgevel is aan beide zijden volledig vlak, doordat de afgespannen aramidekabels door (epoxy koolstof) composietbuizen in de glasspouw van de isolatieruiten gepositioneerd zijn. Daarbij is ook nog de spacer (afstandhouder) tussen de beide ruiten uitgevoerd in composiet.

De dubbelglaspanelen hebben een dikte van 54 millimeter en dat resulteert in de slankste glas-composietgevel ter wereld: 54 mm op een hoogte van 13 m: slankheid van 1:240!

Eén van de drie gevels van de entree is daadwerkelijk op deze manier uitgevoerd. INHolland gebruikt deze gevel in haar onderwijs en onderzoek. Vanwege de risico’s en de juridische aansprakelijkstelling op het onderdeel glaspanelen zijn de twee grootste gevels echter met een iets simpeler variant gerealiseerd, waarbij de aramidekabels direct achter de ruiten liggen.

Vanwege de maximale uitslag van de gevels bij wind (waarbij de gevels op de hoeken tegelijkertijd naar binnen worden gedrukt) zijn de buitenhoeken uitgevoerd in lensvormige geïsoleerde rubberhoeken. De maximale uitslag bij windkracht 12 is 330 mm.

Projectgegevens

Opdrachtgever: Hogeschool INHolland Vastgoed
Architect: Rietveld Architects New York
Research & Development: INHolland Composietenlab
Design & Build gespannen kabelsgevels: Octatube
Glasleverancier: AGC Westland
Kabelleleverancier: Phillystran Europe
Composiet leverancier: Prince Fibre Tech

Organisatie: Octatube
Locatie: Rotterdamseweg 141, Delft
